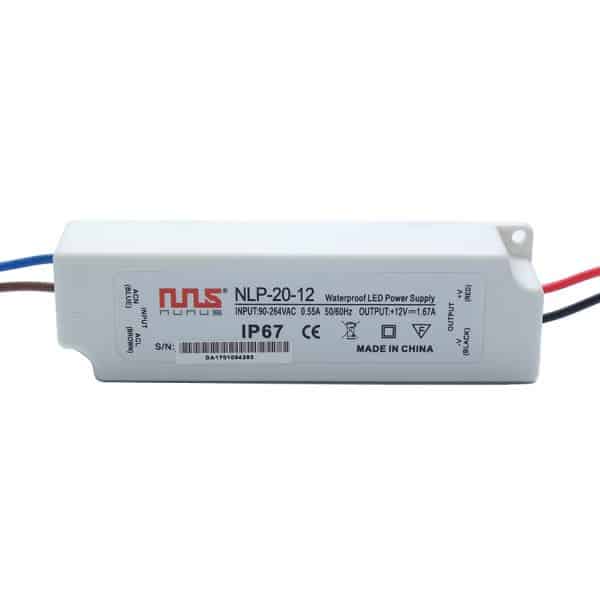

NuNus LED Trafo 12Volt 20Watt IP67 Netzteil

Netzteil LED Trafo 12V 20W IP67 NLP-20-12

Besonders geeignet für LED Stripes und vieles mehr. Auch für den Outdoor Bereich. Wasserfest IP67.

AUSGANG:

• GLEICHSPANNUNG: 12V
• NENNSTROM: 1,67A
• STROMBEREICH: 0 ~ 1,67A
• NENNLEISTUNG: 20W
• WELLIGKEIT & Rauschen (max.): 120 mVp-p
• SPANNUNGSTOLERANZ: 5,0 %
• LEITUNGSREGELUNG:1,0 %
• LASTREGELUNG: 2,0 %
• SETUP, ANSTIEGSZEIT: 500ms, 20ms / 230VAC    500ms, 20ms / 115VAC bei Volllast
• HOLD UPTIME (Typ.) 50ms/230 VAC  16ms/115 VAC bei Volllast

EINGANG:

• SPANNUNGSBEREICH: 90 ~ 264VAC   127 ~ 370VDC
• FREQUENZBEREICH: 47 ~ 63Hz
• EFFIZIENZ (typ.): 81%
• WECHSELSTROM (typ.): 0,55 A/115 VAC 0,35 A/230 VAC
• EINSCHALTSTROM (Typ.): KALTSTART70A (twidth=215s gemessen bei 50% Ipeak) bei 230VAC
• LECKSTROM: 0,25 mA/ 240 VAC

Schutz:

• ÜBERLAST: 110 ~ 150% der Nennausgangsleistung
• Schutztyp: Hiccup-Modus, stellt sich automatisch wieder her, nachdem der Fehlerzustand behoben wurde
• ÜBERSPANNUNG: 13,8 ~ 16 V
• Schutzart: Abschaltung der O/P-Spannung, Klemmung durch Zenerdiode

Umwelt:

• ARBEITSTEMP.:  -30 ~ +70 (Siehe „Derating-Kurve“)
• ARBEITSFEUCHTIGKEIT:         20 ~ 90% relative Luftfeuchtigkeit, nicht kondensierend
• LAGERTEMP., LUFTFEUCHTIGKEIT: -40 ~ +80, 10 ~ 95% RH
• TEMP. KOEFFIZIENT:   ±0,03%/(0 ~ 50)
• VIBRATION: 10 ~ 500 Hz, 2 G 10 Min./1 Zyklus, Zeitraum für  60 Min. jeweils entlang der X-, Y-, Z-Achse

Sicherheit & EMV:

• STANDSPANNUNG:      I/P-O/P: 3KVAC
• ISOLATIONSWIDERSTAND:   I/P-O/P: >100 M Ohm / 500 VDC / 25/70 % RH
• EMV-EMISSION:        Konformität mit EN55022 (CISPR22) Klasse B, EN61000-3-2 Klasse A, EN61000-3-3
• EMV-IMMUNITÄT:        Konformität mit EN61000-4-2,3,4,5,6,8,11, EN55024, Leichtindustrieniveau,  Kriterien A

Weitere Infos:

• MTBF: 786.5Khrs min. MIL-HDBK-217F (25)
• Abmessung: 118*35*26mm (L*W*H)
• Gewicht: 0.22Kg

Strom bei LED-Strips für Netzteile berechnen

A = gesuchte Ampere-Zahl des nötigen Netzteils
W = Gesamtleistung Watt der angeschlossenen LED-Strips
V = Volt / Spannung (in der Regel 12V oder 24V)

Beispiel: Sie wollen 8m unserer 12V RGB-Strips verlegen.
Diese haben eine Leistung von 7,2W pro Meter.
Suchen ist ein passendes Netzteil.
(7,2W/m x 8m) / 12V  = 4,8A (Sie benötigen also ein Netzteil mit mindestens 4,8A)
